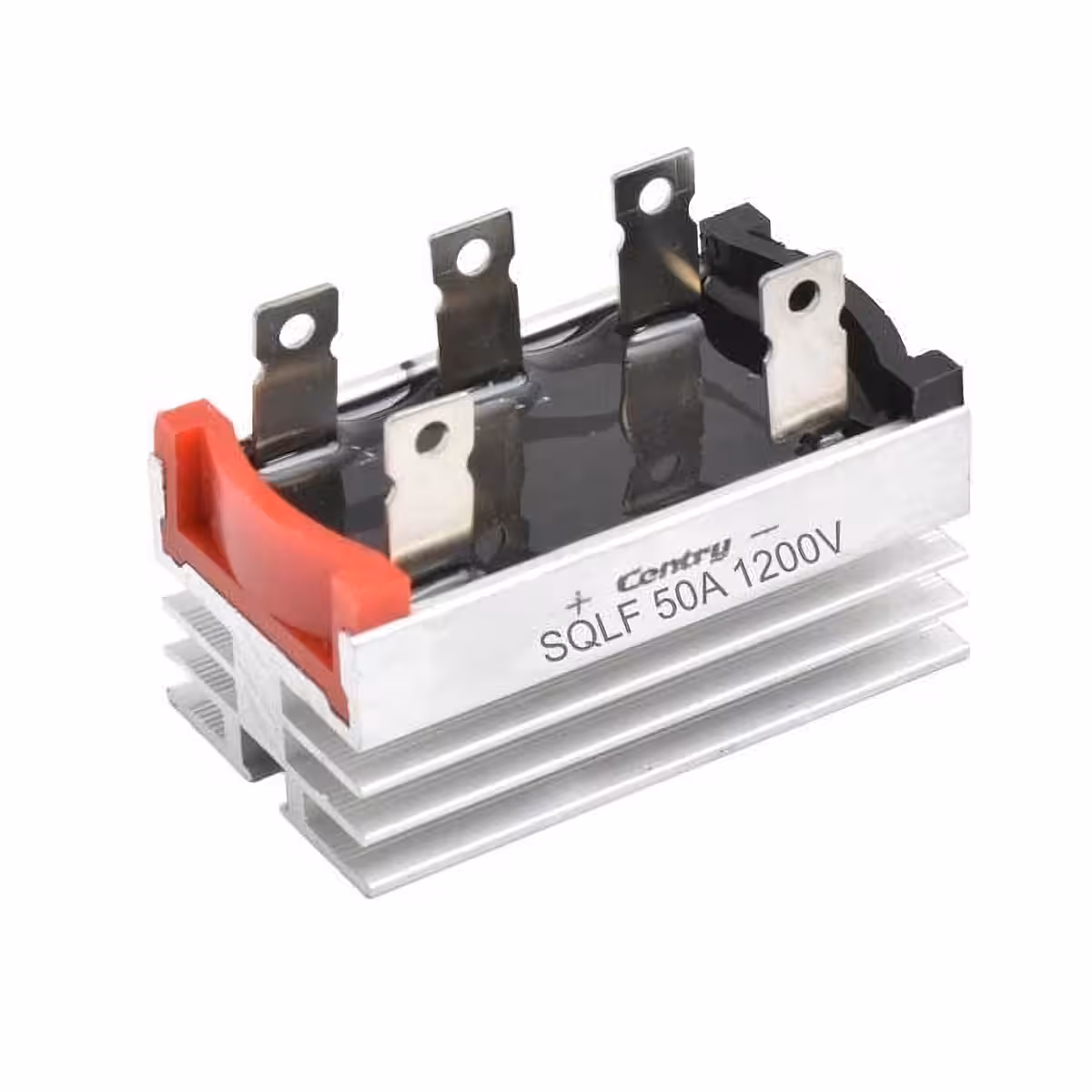

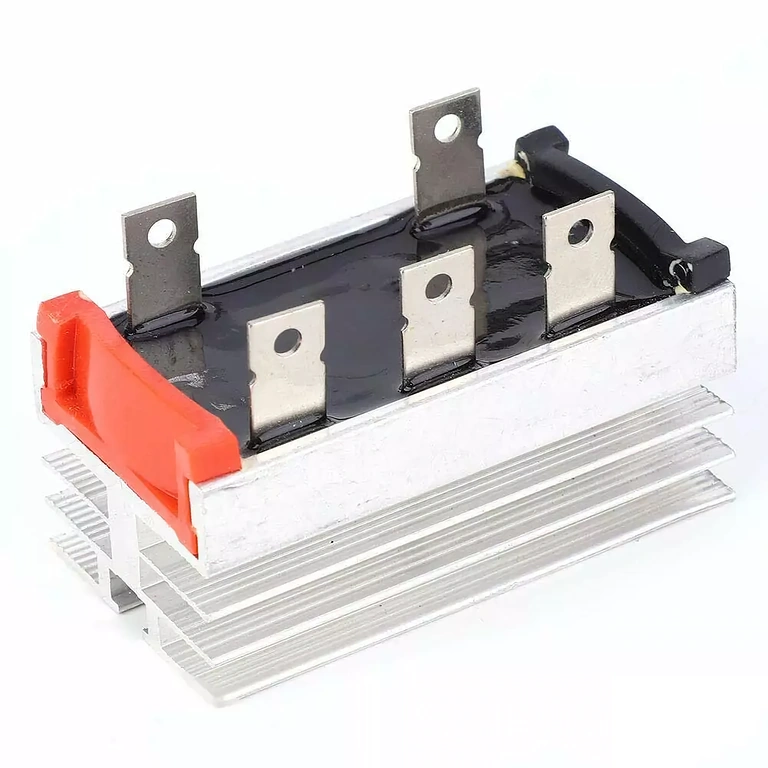

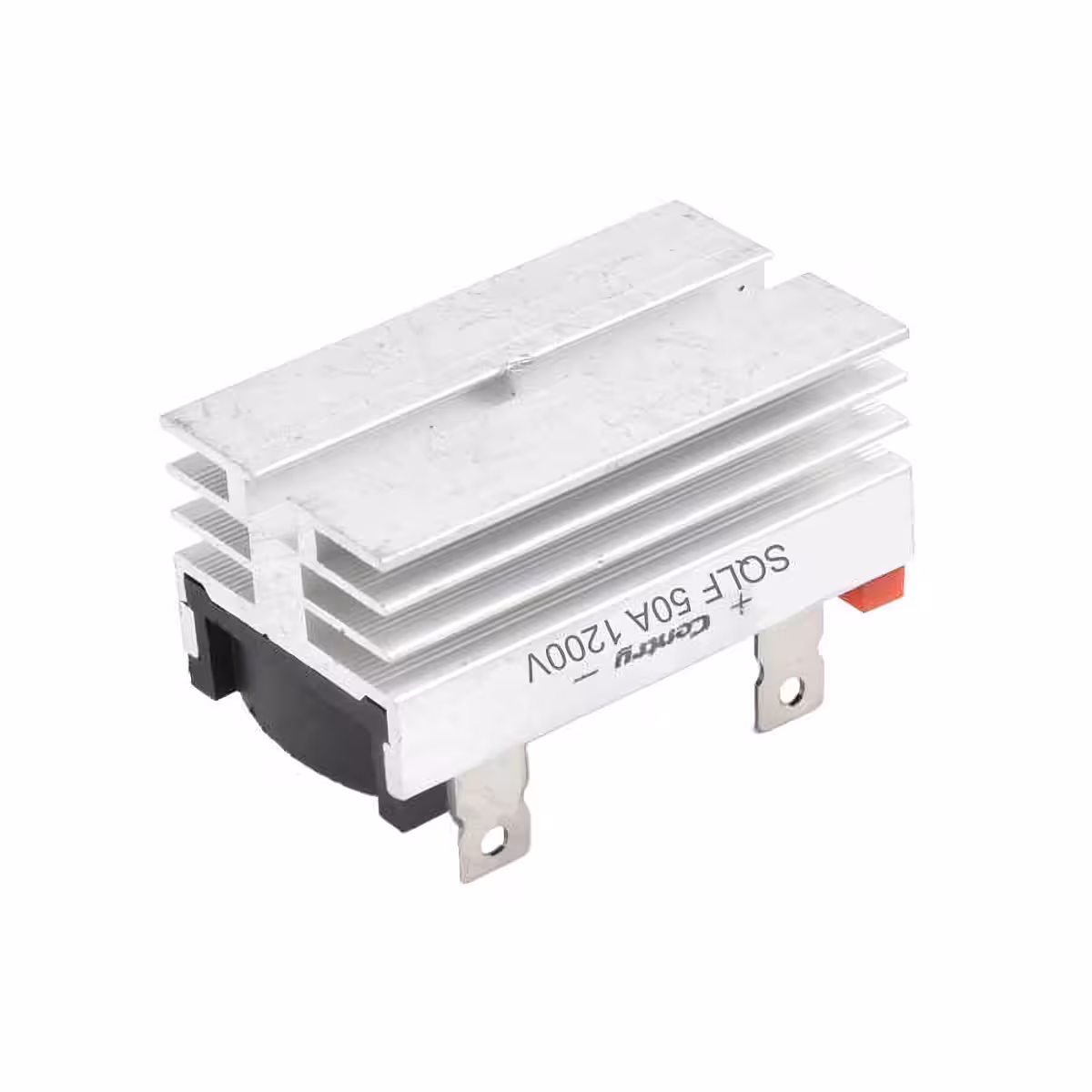

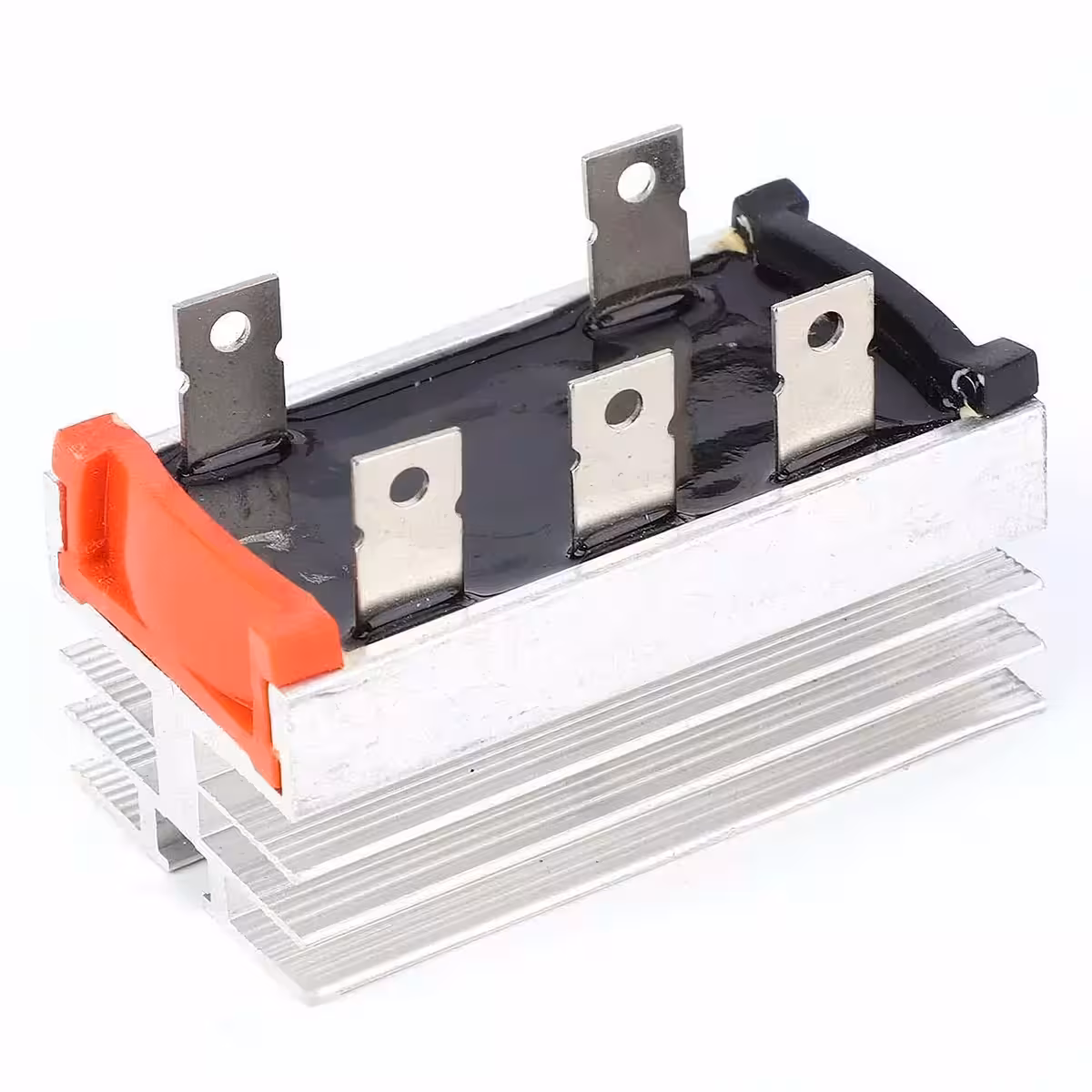

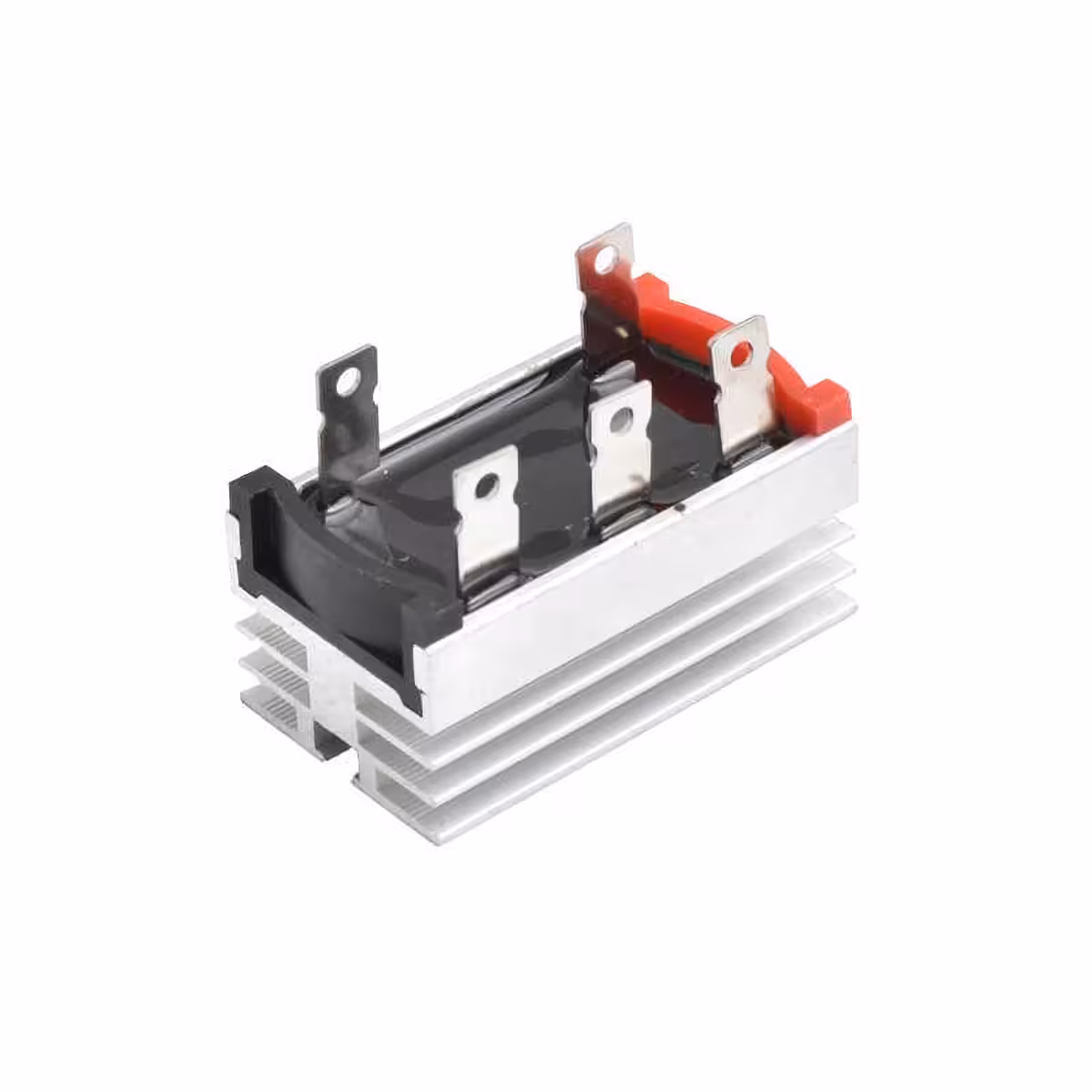

Mostek prostowniczy trójfazowy 50A 1200V – stabilne napięcie DC, minimalne tętnienia, gotowy do pracy w przemyśle
Jeśli zasilasz falownik, napęd VFD lub system ładowania akumulatorów, ostatnią rzeczą, której potrzebujesz, jest niestabilne napięcie DC z dużymi tętnieniami. Nasz trójfazowy mostek prostowniczy 50A / 1200V rozwiązuje ten problem, zapewniając pełne prostowanie trzech faz AC oraz czyste i przewidywalne wyjście DC. To kompaktowe, wytrzymałe rozwiązanie, gotowe do szybkiej integracji z Twoim projektem.
Uwaga: Przy pracy ciągłej zbliżonej do granicy 50A zaleca się montaż na zewnętrznym radiatorze lub zapewnienie wymuszonego obiegu powietrza.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- 50A / 1200V — realny margines bezpieczeństwa — obsługa średniej mocy w aplikacjach przemysłowych bez pracy na granicy wytrzymałości komponentu, co przekłada się na dłuższą żywotność.

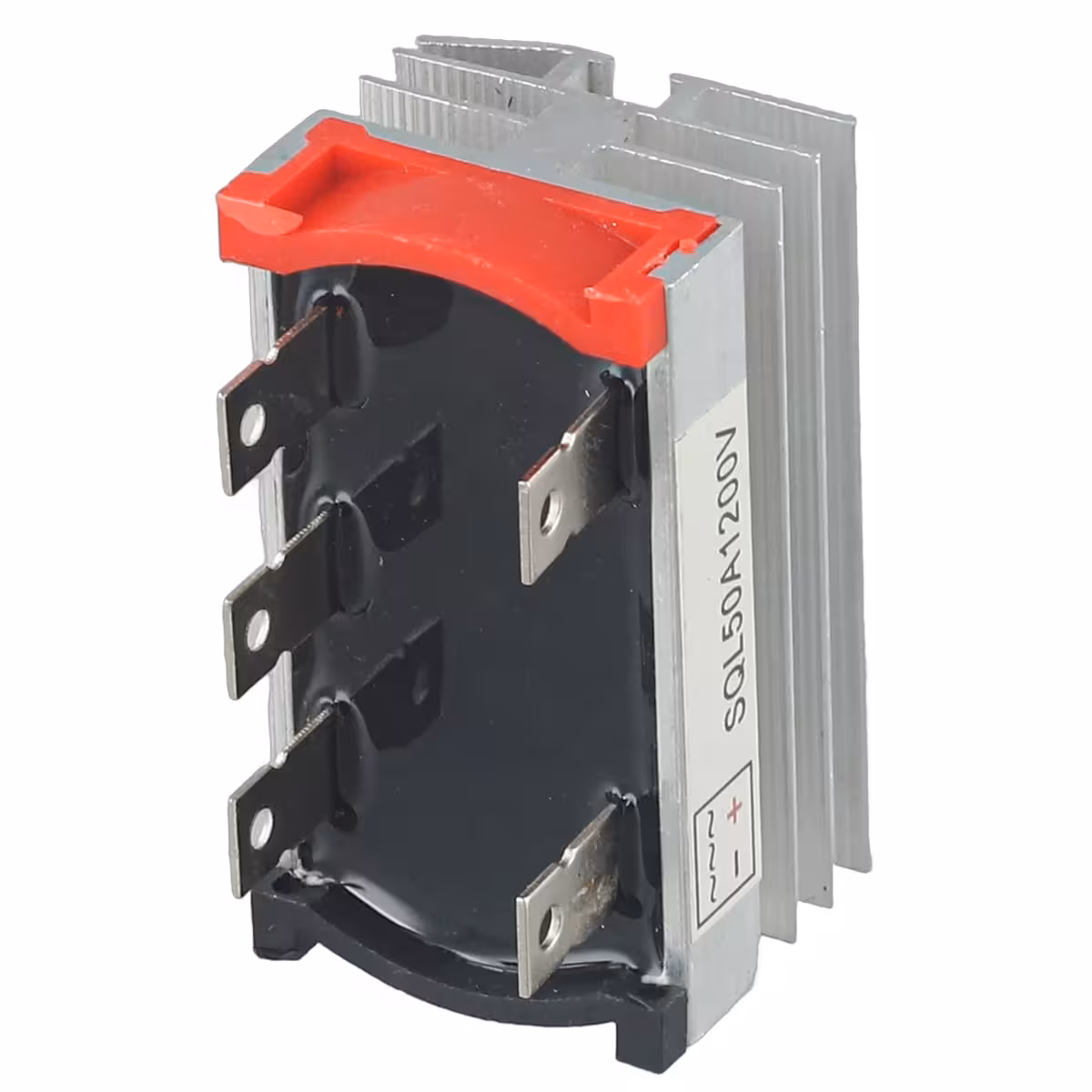

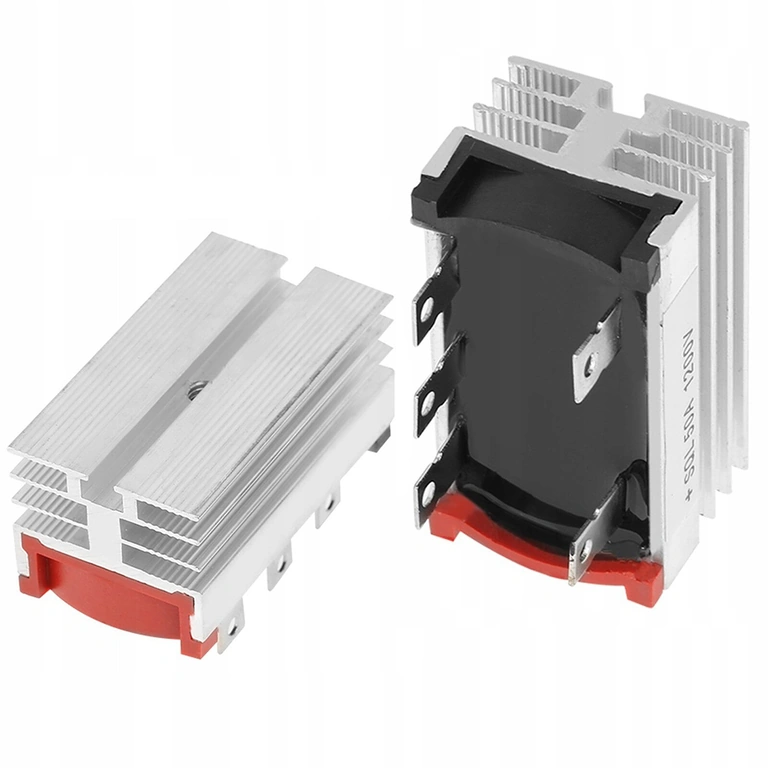

- Aluminiowa obudowa o podwójnej roli — zapewnia ochronę mechaniczną oraz pełni funkcję radiatora pasywnego, obniżając temperaturę złączy bez dodatkowych elementów.
- Znacznie mniejsze tętnienia niż w mostkach jednofazowych — układ 6-diodowy prostuje jednocześnie wszystkie 3 fazy, co skutkuje znacznie gładszym napięciem DC na wyjściu.

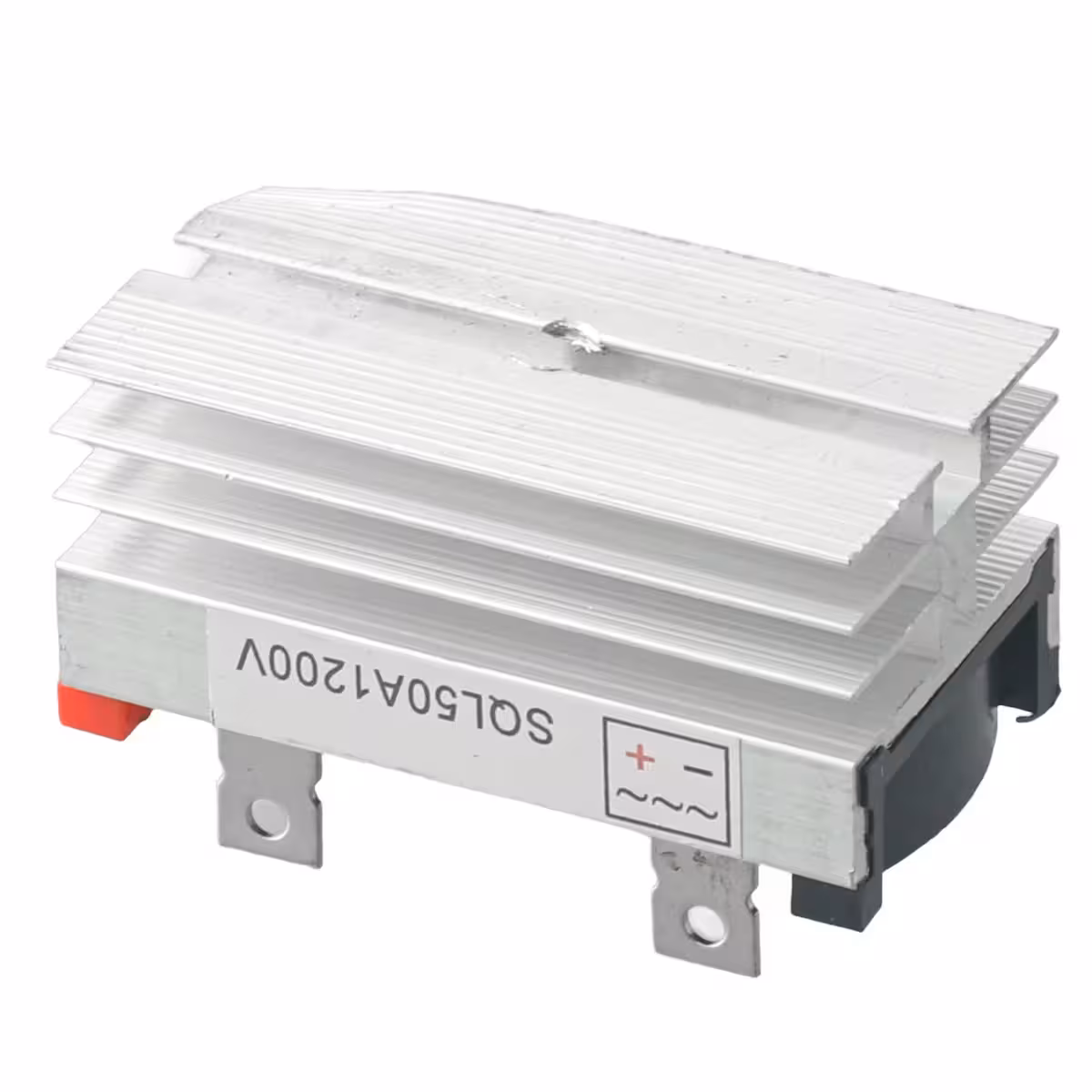

- Montaż w 5 minut — otwór montażowy 6 mm pozwala na bezpośrednie przykręcenie do radiatora lub panelu sterowniczego bez użycia specjalnych adapterów.
- Sprawdzona wszechstronność — idealny do falowników trójfazowych, zasilaczy przemysłowych, napędów VFD, spawarek oraz systemów fotowoltaicznych z magazynowaniem energii.
Szczegóły i wydajność
Klasyczny układ mostka 6-diodowego zapewnia pełne prostowanie wszystkich trzech faz sieci AC, dostarczając napięcie DC o minimalnych tętnieniach, które jest gotowe do podania na filtry LC lub kondensatorowe. W przypadku standardowej sieci trójfazowej 400V (napięcie międzyfazowe), napięcie wyjściowe DC przed filtracją wynosi około 540V DC.

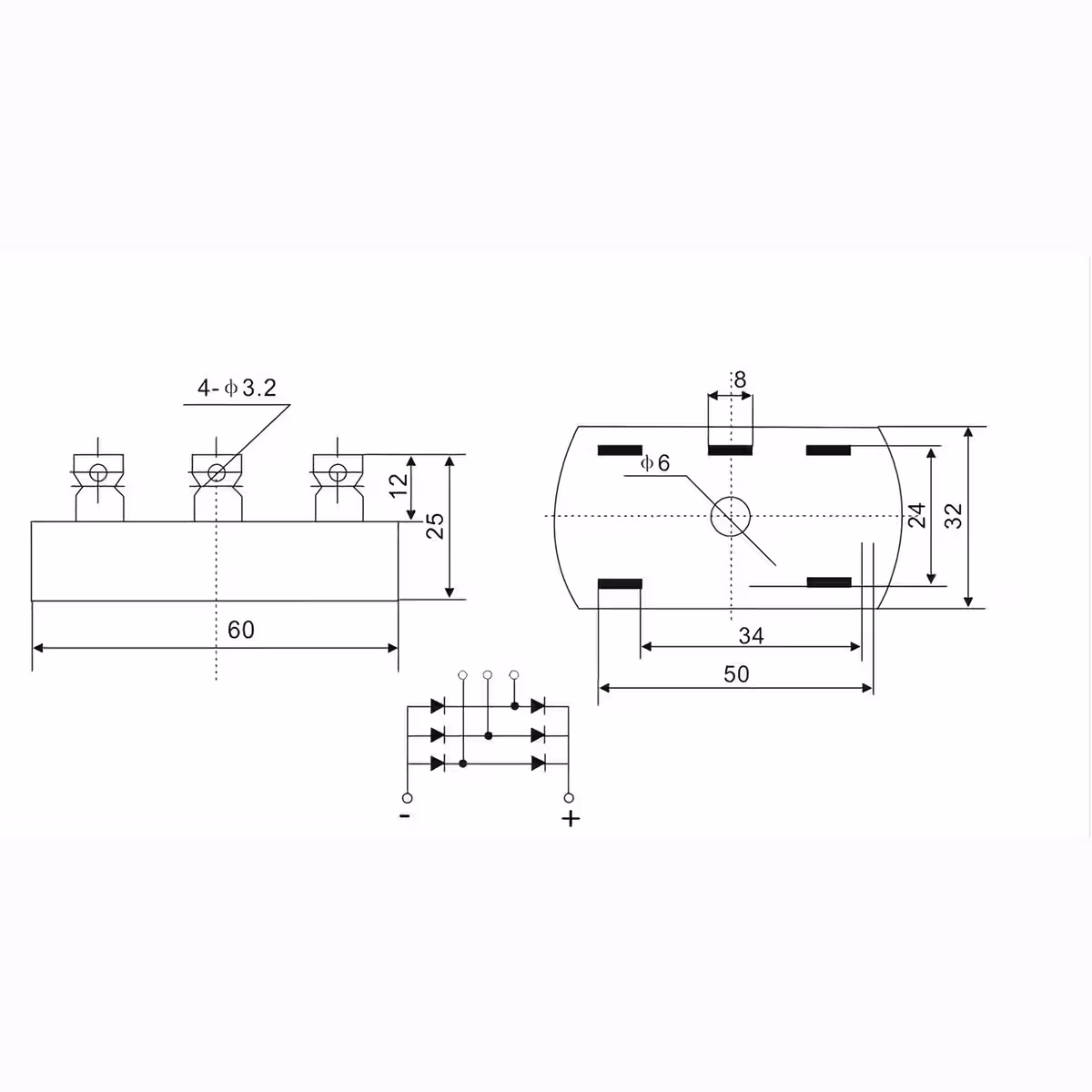

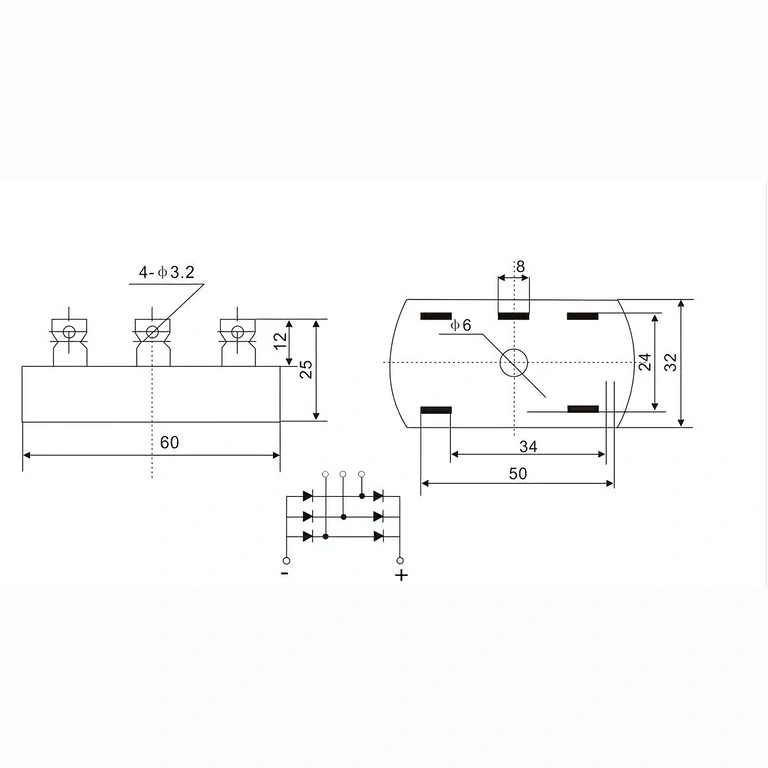

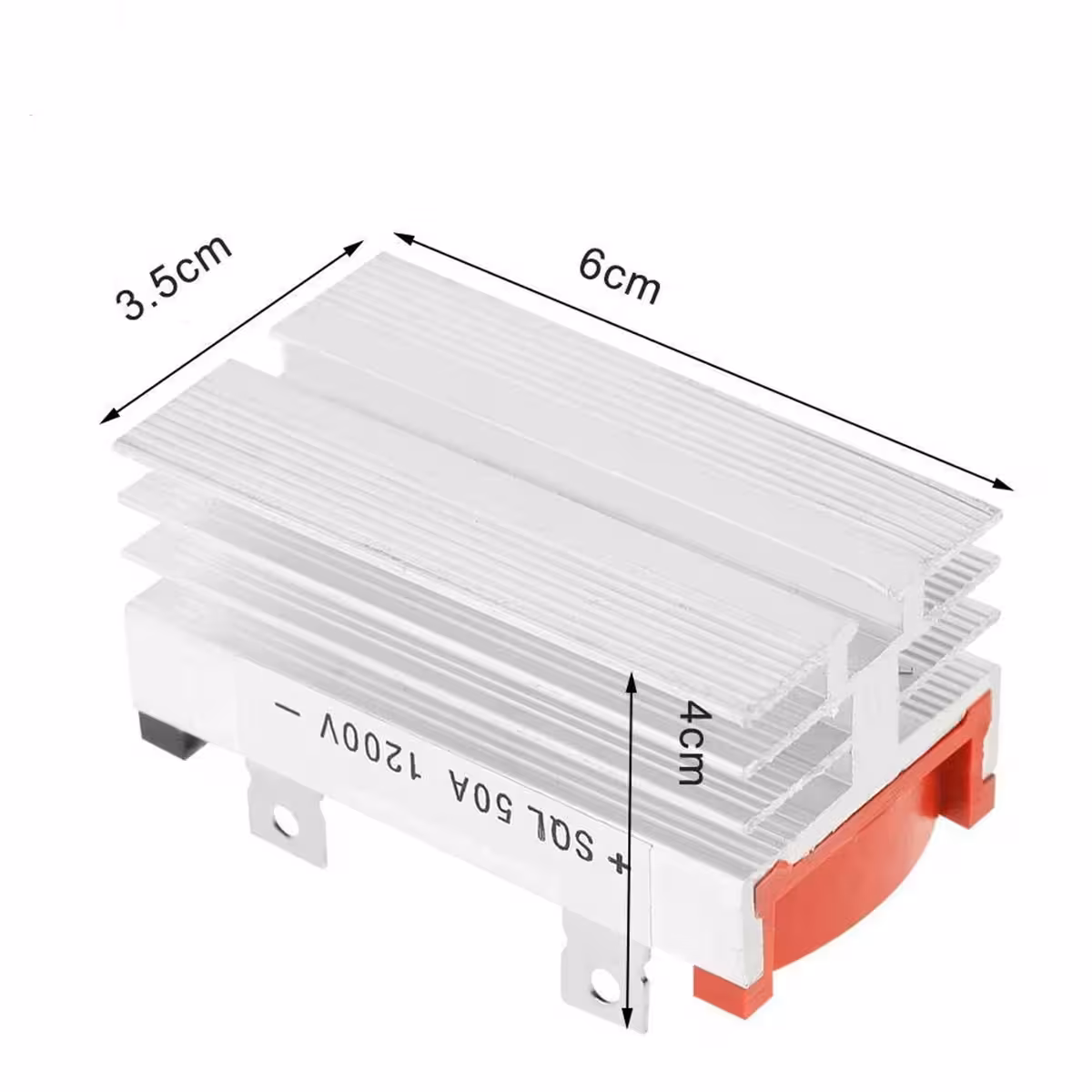

Wymiary 60 x 31 mm pozwalają na bezproblemową integrację w szafach sterowniczych, kompaktowych zasilaczach czy urządzeniach automatyki, gdzie liczy się każdy centymetr przestrzeni. Obudowa z aluminium nie tylko zapewnia sztywność konstrukcji, ale także aktywnie odprowadza ciepło podczas pracy ciągłej, co znacząco wydłuża żywotność podzespołów.
| Parametr | Wartość / Szczegóły |
|---|---|
| Prąd maksymalny | 50A |
| Maksymalne napięcie blokowania | 1200V |
| Typ prostowania | Trójfazowy mostkowy (6 diod) |
| Materiał obudowy | Aluminium (pasywne odprowadzanie ciepła) |
| Kolor | Srebrny |
| Wymiary | 60 x 31 mm (orientacyjnie) |
| Średnica otworu montażowego | 6 mm (orientacyjnie) |
| Napięcie wyjściowe DC (400V AC międzyfazowe) | ~540V DC (przed filtracją) |
| Główne zastosowania | Falowniki, zasilacze przemysłowe, VFD, ładowarki akumulatorów, systemy solarne |
Zawartość opakowania
- 1 x Mostek prostowniczy trójfazowy 50A 1200V – obudowa aluminiowa
Najczęściej zadawane pytania
Jaka jest praktyczna różnica między mostkiem jednofazowym a trójfazowym?
Mostek trójfazowy prostuje jednocześnie wszystkie trzy fazy AC, a nie tylko jedną. W praktyce oznacza to napięcie wyjściowe DC z dużo mniejszymi tętnieniami, co przekłada się na stabilniejsze zasilanie podłączonego urządzenia bez konieczności stosowania ogromnych filtrów.
Czy potrzebuję zewnętrznego radiatora?
Przy prądach poniżej 30-35A i pracy przerywanej, aluminiowa obudowa wystarczy. Przy prądach zbliżonych do 50A lub długotrwałej pracy ciągłej zaleca się zastosowanie zewnętrznego radiatora lub wymuszonego chłodzenia powietrzem, aby utrzymać temperaturę złączy w bezpiecznym zakresie.
Jak poprawnie podłączyć mostek?
Trzy zaciski wejściowe (A, B, C lub ~) należy podłączyć do trzech faz zasilania AC. Zaciski + i − stanowią wyjście DC. Należy pamiętać o zachowaniu poprawnej polaryzacji na wyjściu – jej odwrócenie może uszkodzić podłączone urządzenie.
Czy to rozwiązanie sprawdzi się w systemach fotowoltaicznych z falownikiem trójfazowym?
Tak. Mostek jest kompatybilny z systemami fotowoltaicznymi wykorzystującymi falowniki trójfazowe lub konwertery DC-DC, które wymagają etapu prostowania napięcia generowanego przez generatory AC współpracujące z panelami słonecznymi.
