Przetwornica Buck LM2596S – 5 regulowanych modułów step-down gotowych do Twoich projektów
Masz zasilacz 12V i potrzebujesz stabilnych 5V dla Arduino? A może budujesz kilka prototypów jednocześnie i nie chcesz kupować modułów pojedynczo? Ten zestaw 5 przetwornic LM2596S to idealne rozwiązanie – regulowane napięcie, minimalne straty energii i kompaktowe wymiary.
Uwaga: Moduły te działają WYŁĄCZNIE jako przetwornice obniżające napięcie (step-down). Napięcie wejściowe musi być wyższe o co najmniej 1.5V od pożądanego napięcia wyjściowego. Przy obciążeniach przekraczających 10W zalecamy montaż radiatora na układzie scalonym.
Dlaczego warto wybrać ten zestaw? (Kluczowe zalety):
- 5 modułów w jednym opakowaniu — realizuj projekty równolegle lub miej zapas części pod ręką bez konieczności ciągłego domawiania.
- Sprawność do 92% — w przeciwieństwie do klasycznych stabilizatorów liniowych (np. LM7805), które tracą energię w postaci ciepła, tutaj niemal cały prąd trafia do odbiornika.
- Precyzyjna regulacja potencjometrem — ustawisz napięcie wyjściowe w zakresie od 1.23V do 30V bez dodatkowych komponentów, wystarczy zwykły śrubokręt.
- Tętnienia poniżej 30mV — czyste zasilanie dla modułów RF, czujników czy mikrokontrolerów wrażliwych na zakłócenia.
- Wbudowana dioda LED — od razu wiesz, czy moduł jest poprawnie zasilany, bez użycia multimetru.

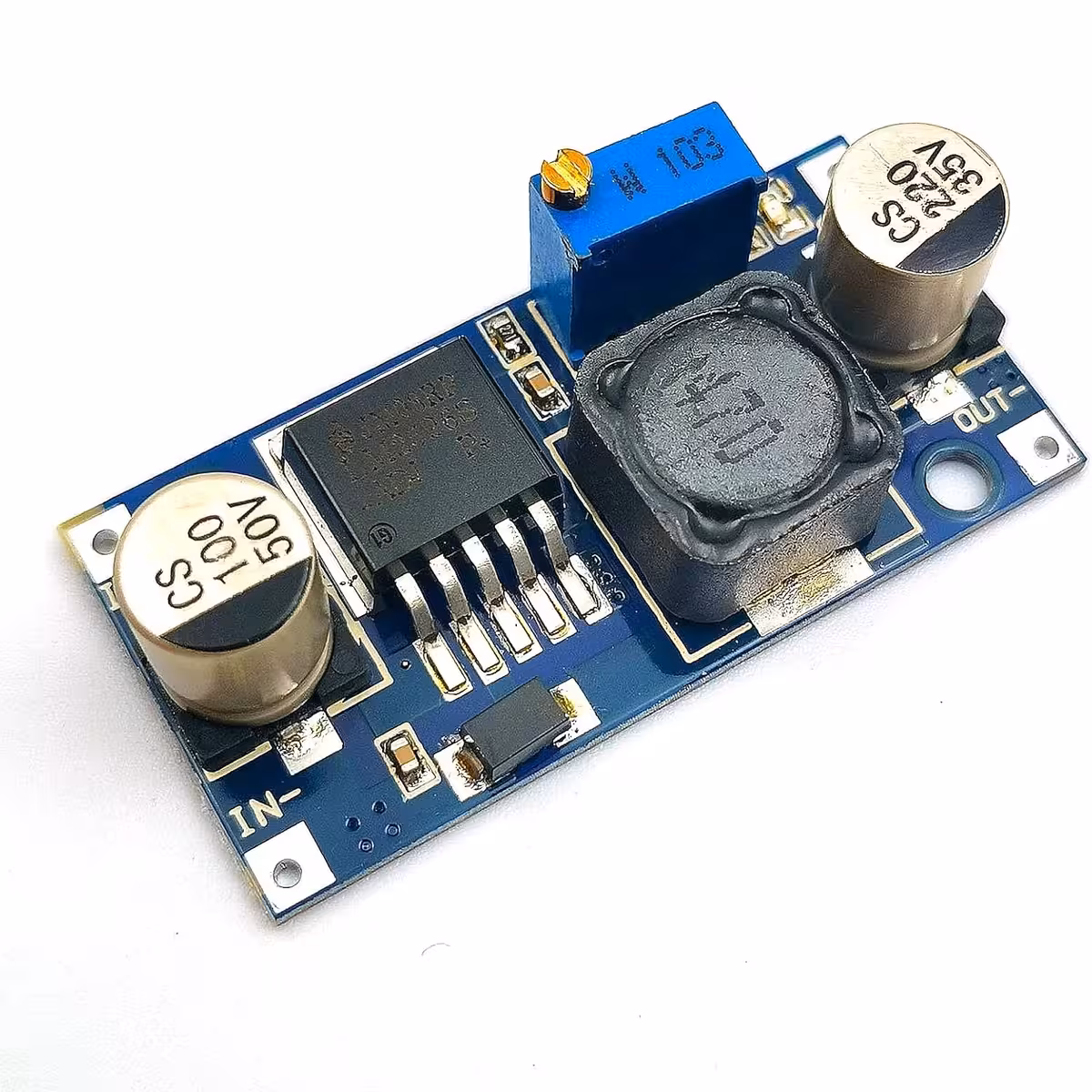

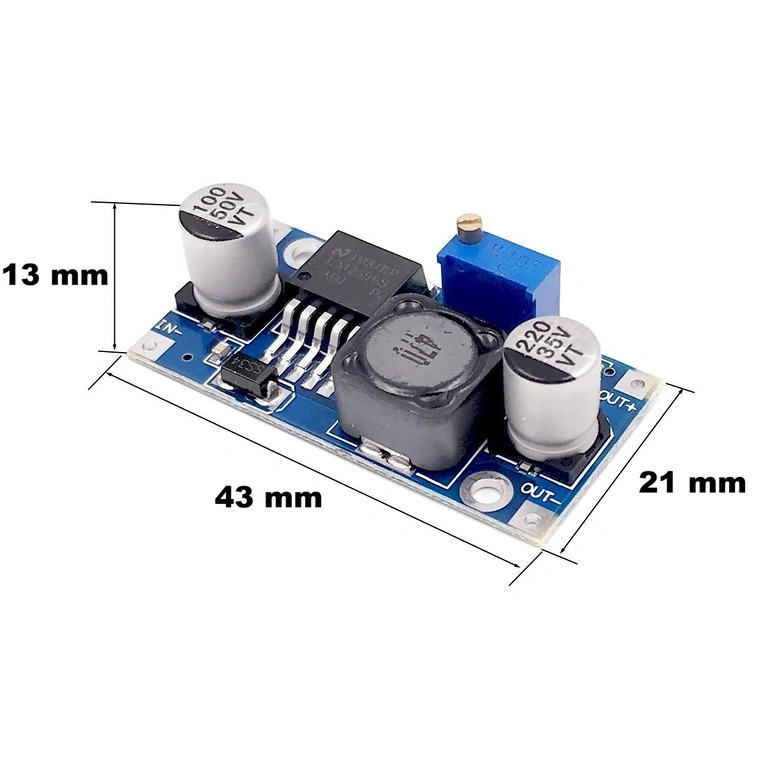

- Kompaktowy format 43×21×14 mm — zmieści się w każdej obudowie DIY lub bezpośrednio na płytce PCB.
- Szeroki zakres temperatur -45°C ~ +85°C — stabilna praca nawet w trudnych warunkach przemysłowych lub na zewnątrz.
Szczegóły i wydajność
Sercem modułu jest układ scalony LM2596S, który pracuje z częstotliwością 150KHz. Pozwala to na zastosowanie mniejszych kondensatorów i cewek bez utraty stabilności. Tętnienia wyjściowe utrzymują się poniżej 30mV, co sprawia, że przetwornica świetnie nadaje się do zasilania modułów RF/wireless czy czułych czujników analogowych. Przy prądzie ciągłym powyżej 2.5A zalecamy montaż radiatora – układ może się nagrzewać, choć posiada wbudowane zabezpieczenia nadprądowe i termiczne.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie wejściowe | 4V – 35V DC |
| Napięcie wyjściowe (regulowane) | 1.23V – 30V DC |
| Maksymalny prąd wyjściowy | 3A (zalecane ciągłe <2.5A) |
| Sprawność konwersji | do 92% |
| Tętnienia wyjściowe | <30mV |
| Częstotliwość pracy | 150KHz |
| Temperatura pracy | -45°C ~ +85°C |
| Wymiary modułu | 43 × 21 × 14 mm |
| Wskaźnik pracy | wbudowana dioda LED |
| Liczba sztuk w zestawie | 5 modułów |
Instrukcja użytkowania

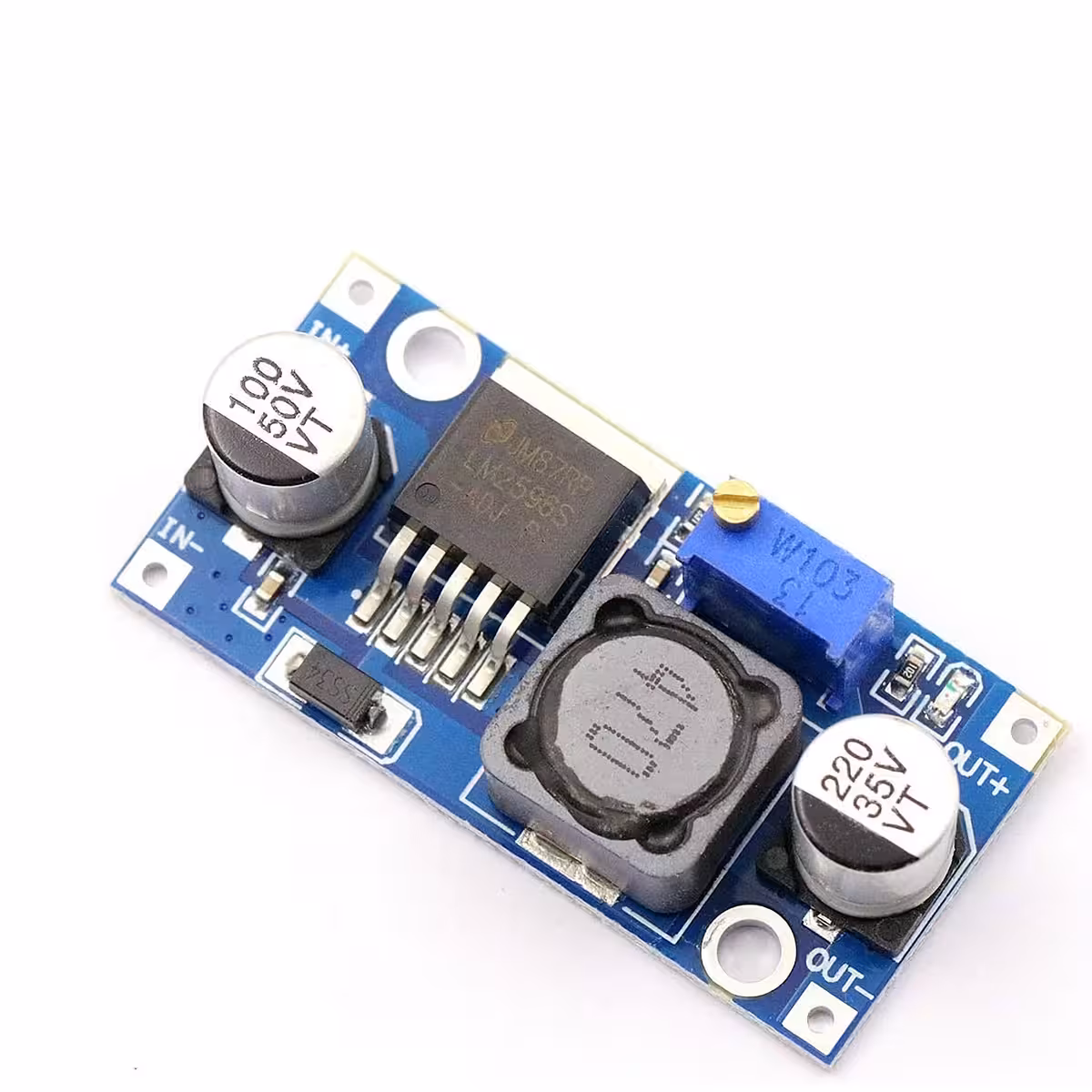

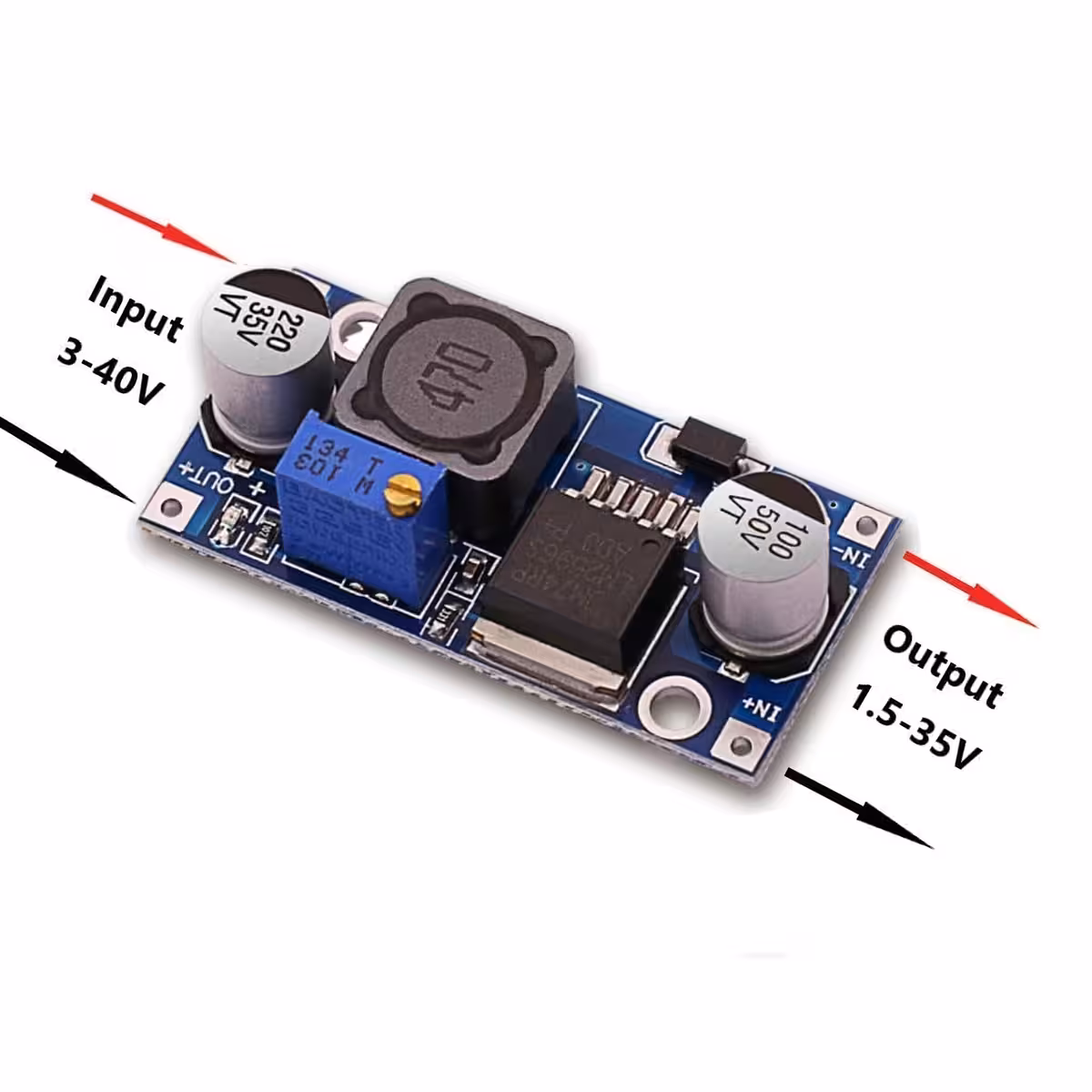

- Podłącz źródło zasilania DC do zacisków wejściowych (IN+ i IN-), zachowując właściwą polaryzację.
- Przed podłączeniem odbiornika, zmierz napięcie na zaciskach OUT+ i OUT- za pomocą multimetru.
- Obracaj potencjometrem zgodnie z ruchem wskazówek zegara, aby zwiększyć napięcie, lub przeciwnie, aby je zmniejszyć.
- Po ustawieniu pożądanej wartości podłącz odbiornik do zacisków wyjściowych (OUT+ i OUT-).
- Sprawdź diodę LED — jeśli świeci, moduł działa poprawnie.
- Dla obciążeń powyżej 10W, przyklej aluminiowy radiator na układ LM2596S, aby zapewnić lepsze odprowadzanie ciepła i dłuższą żywotność.
Zawartość zestawu

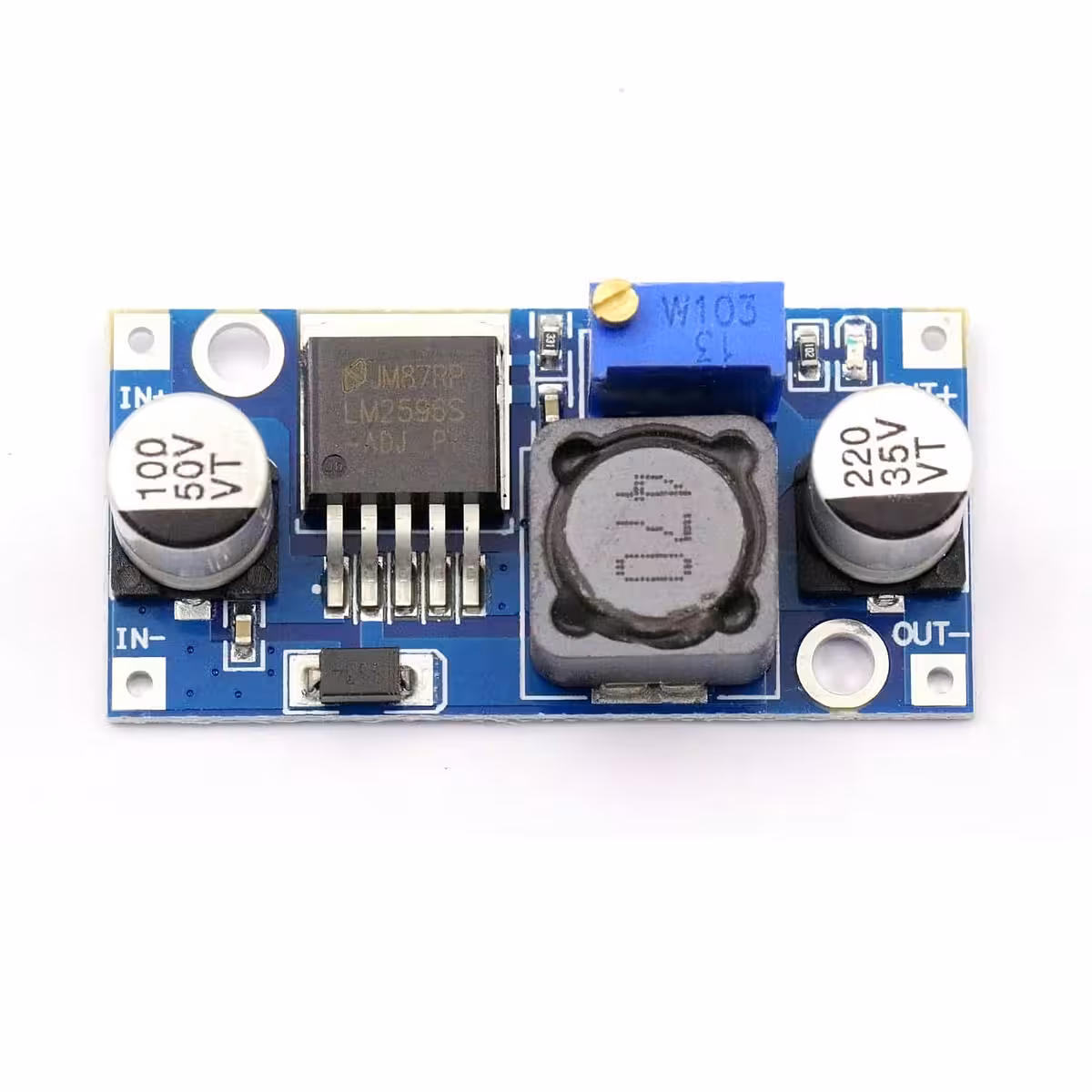

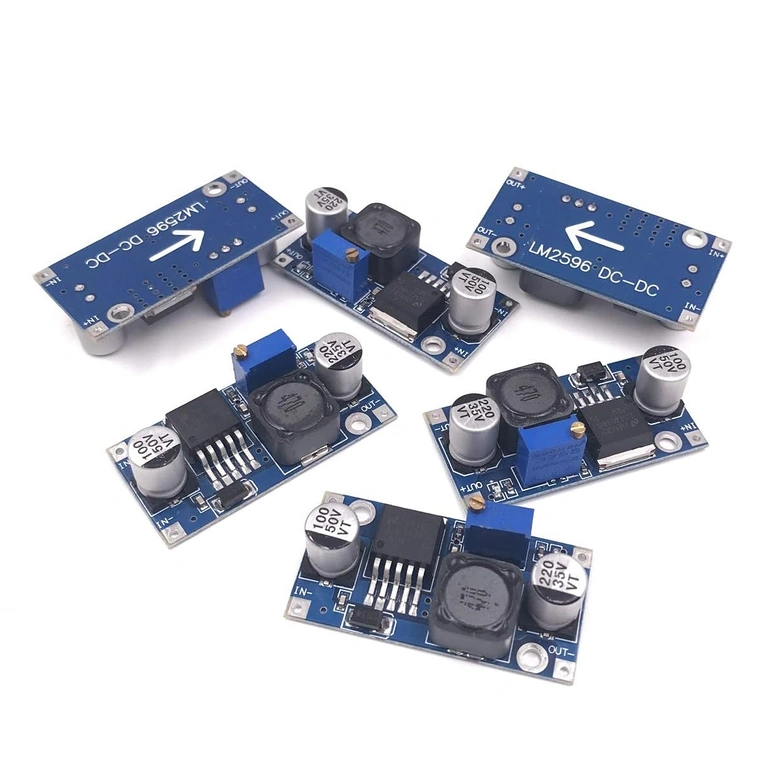

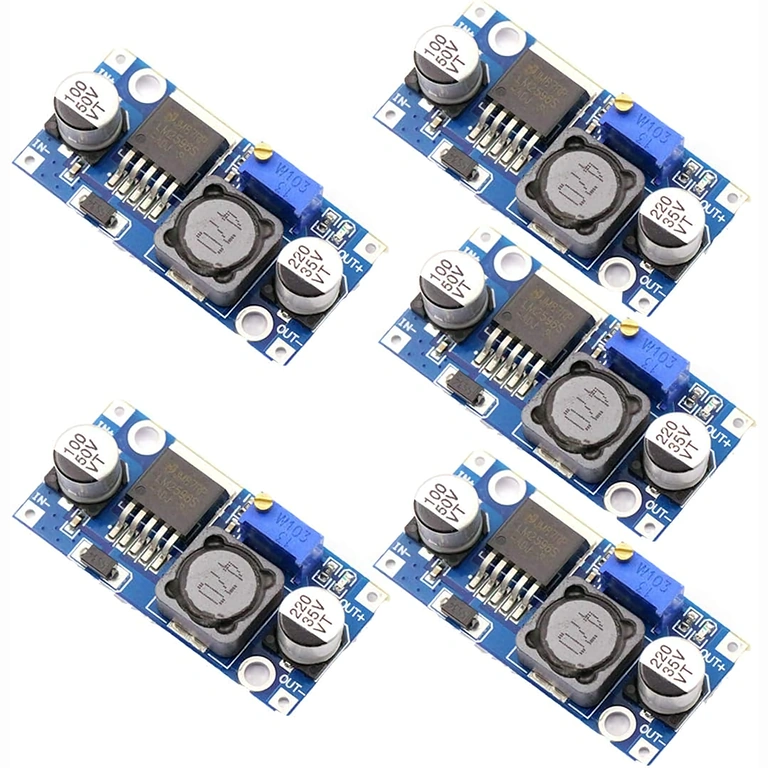

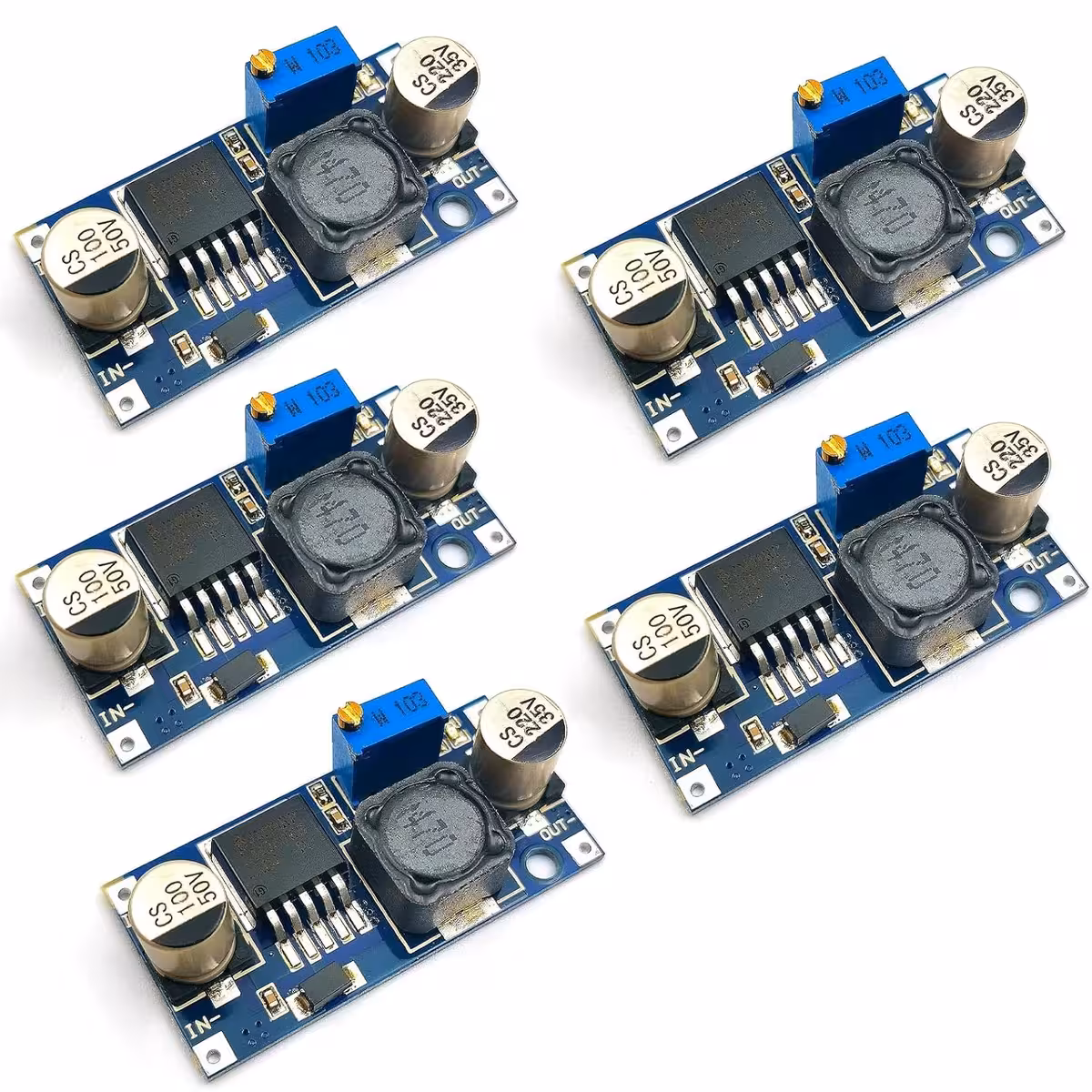

- 5 × Moduł DC-DC Step-Down Buck Converter LM2596S
Najczęściej zadawane pytania
Czy mogę użyć modułu LM2596S do podwyższenia napięcia (step-up)?
Nie. LM2596S to wyłącznie przetwornica obniżająca (step-down/buck). Jeśli potrzebujesz podwyższyć napięcie, szukaj modułu typu MT3608 lub podobnego.
Jakie napięcie wejściowe jest potrzebne, aby uzyskać 5V na wyjściu?
Minimum 6.5V na wejściu. Ogólna zasada: napięcie wejściowe musi być wyższe o co najmniej 1.5V od napięcia wyjściowego.
Czy moduł współpracuje z Arduino i Raspberry Pi?
Tak. To jedno z najczęstszych zastosowań – zasilanie płytki bezpośrednio z akumulatora 12V lub instalacji samochodowej, gdzie moduł dostarcza stabilne 5V.
Czy moduł posiada zabezpieczenie przeciwzwarciowe?
Układ LM2596S posiada wbudowane zabezpieczenie nadprądowe i termiczne, ale nie posiada dedykowanego zabezpieczenia przeciwzwarciowego na płytce. Dla bezpieczeństwa zalecamy zastosowanie zewnętrznego bezpiecznika na linii wejściowej.
Dlaczego moduł nagrzewa się przy dużym obciążeniu?
Przy mocy powyżej 10W odprowadzanie ciepła staje się kluczowe. Mały radiator aluminiowy zamontowany na układzie znacząco obniży temperaturę pracy i wydłuży żywotność urządzenia.
